ĐỀ THI HỌC PHẦN LẦN 1: KCBTCT 2
Lớp: C17X
Học kỳ II - Năm
học: 2018 - 2019
Câu 1: (1 điểm)
Tính toán cốt thép cột khung BTCT phải tính tại những vị trí tiết diện nào?
Dùng các nội lực gì để tính toán?
Câu 2: (1 điểm)

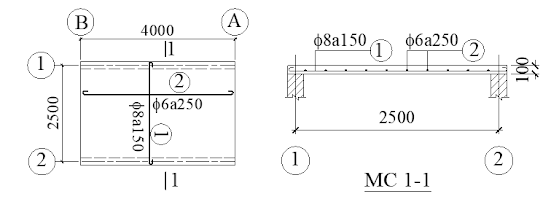

Cho mặt bằng và mặt cắt ngang bố trí thép của một ô bản có hai cạnh đối diện kê
lên tường chịu lực như Hình 1.
a. Cho biết cây thép số 1 và cây thép số 2 là thép chịu
lực hay cấu tạo?
b. Nêu vai trò của cây thép số 2.
Hình 1.
Câu 3: (3 điểm) Cho nút khung và các mặt cắt tiết diện ngang
như Hình 2. Yêu cầu:
a. Chọn cốt đai cho dầm D2 theo cấu tạo.
b. Xác định chiều dài neo cốt thép theo kinh nghiệm cho dầm D1 và D2
vào nút khung. Biết dầm D1 và D2 có mômen âm tại vị trí gối.
c. Vẽ cấu tạo cốt thép cho nút khung khung trên.
Hình 2.
Câu 4. (5 điểm) Cho mặt bằng tầng 2 của một công trình 4 tầng như Hình 3.
Biết rằng tải trọng tính toán do trọng lượng bản thân kết cấu trên 1m2
sàn gstt=425 daN/m2. Chiều cao tầng nhà Ht =3,7 m. Tường dày bt (mm) được cho trên mặt bằng, trọng lượng tính toán cho 1m2 tường dày 200mm là gttt = 460 daN/m2. Trọng lượng riêng của
bêtông gbt = 2500 daN/m3; hệ số độ tin cậy n = 1,1. Bỏ qua trọng lượng vữa trát dầm. Chiều dày sàn hb = 100 mm. Biết rằng trọng lượng bản thân của kết cấu khung đã được kể
đến khi mô hình khung.
Hình 3. Mặt bằng hệ dầm sàn tầng 2
Yêu cầu:
a) Các ô sàn S1, S2 và S3 là sàn bản dầm hay bản kê? Vì
sao? Vẽ sơ đồ mặt bằng truyền tải từ sàn vào dầm khung trục 3 tầng 2
và sơ đồ tĩnh tải tác dụng vào dầm khung trục 3 tầng 2.
b) Xác định tĩnh tải phân bố tác dụng
vào dầm khung trục 3 tầng 2 (Bỏ qua trọng lượng bản thân dầm khung và cột
khung).
c) Xác định tĩnh tải tập trung tại nút A
và nút B (
